SD3 process

2025年12月24日

SD3

如果要将Stable Diffusion3模型部署，需要完整无误的拆解每一个操作，完全对齐每一次特征处理。 Stable Diffusion3模型所需的模块非常复杂，总共需要3个Text Encoder,1个DiT的扩散模型，一个VAE的图像编解码模型。

1

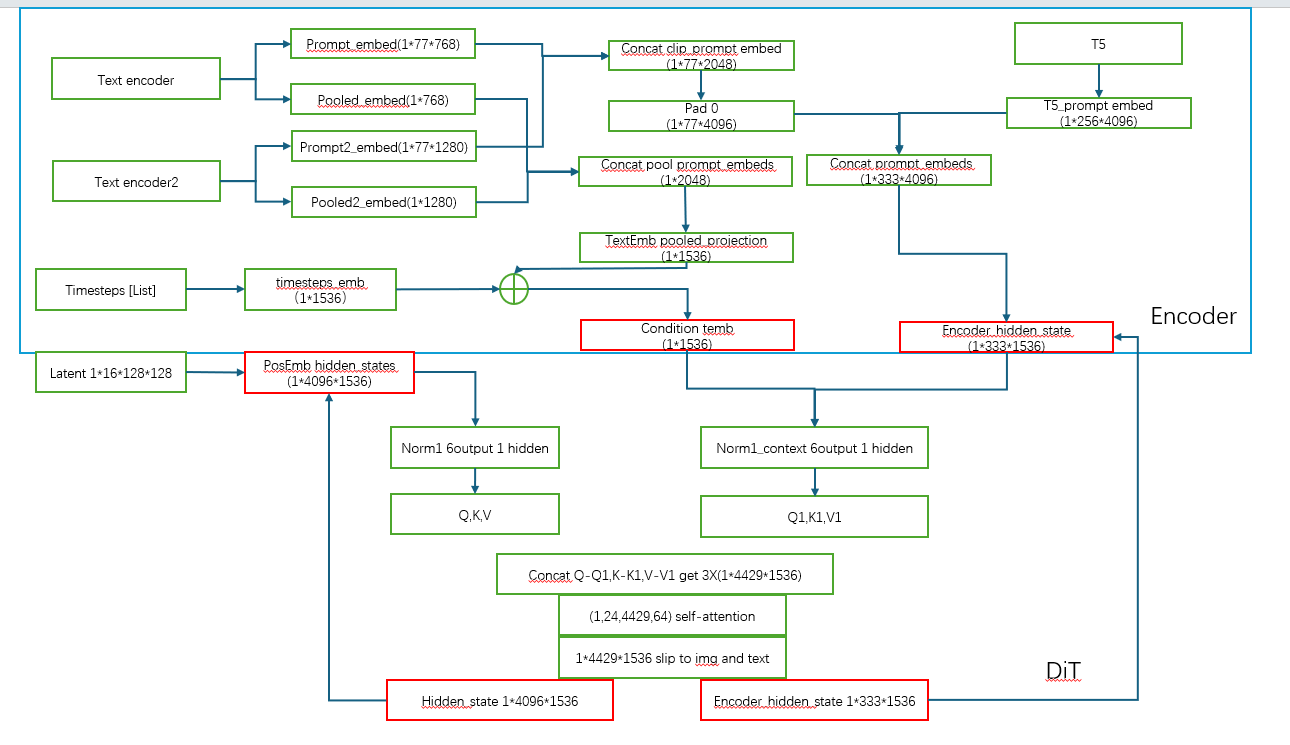

上图绘制了SD3各个模块间的连接和特征拼接传递的处理过程。Text Encoder是一个小的clip模型，Text Encoder2是一个稍大一点的clip模型， T5是一个很大的特征提取模型。对于一个prompt,确定采样步数，使用vae随机生成latent按如上的维度连接方式，经过指定步数扩散后将最后的image hidden state送给vae的图像解码模块得到最终的生成图像。红色框代表扩散模型多次扩散的输入输出节点。
